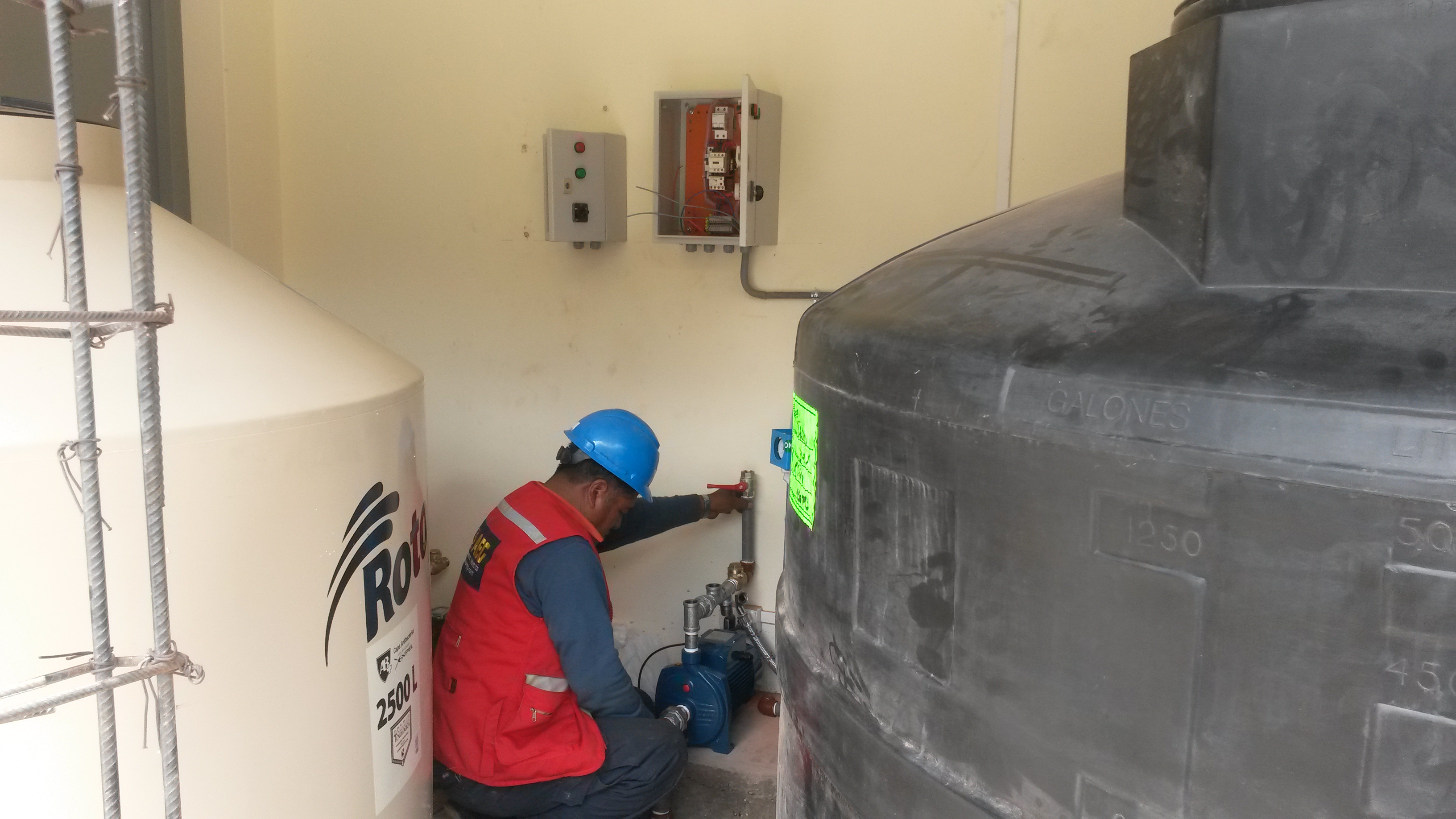

Instalación de tanque y Sistema Hidroneumático en estación de mantenimiento en Inca Rail Ollantaytambo
criterios de diseño de infraestructura hidráulicas
I.- PRINCIPIO DE FUNCIONAMIENTO
Los sistemas hidroneumáticos se basan en el principio de compresibilidad o elasticidad del aire cuando está sometido a presión
Funciona como se explica a continuación:
El agua que es suministrada desde el acueducto publico u otra fuente, es retenida en un tanque de almacenamiento; de donde, a través de un sistema de bombas, será. Impulsada a un recipiente a presión
(De dimensiones y características calculadas en función de la red), y que posee volúmenes variables de agua y aire. Cuando el agua entra al recipiente aumenta el nivel de agua, se comprime el aire y aumenta la presión, cuando se llega a un nivel de agua y presión determinados, se produce la señal de parada de la bomba y el tanque queda en la capacidad de abastecer la red, cuando los niveles de presión bajan, a los mínimos preestablecidos, se acciona el mando de encendido de la bomba nuevamente.
Elaborar directivas
COMPONENTES DEL SISTEMA HIDRONEUMÁTICO
EL sistema deberá estar dotado de los dispositivos mínimos adecuados para su correcto funcionamiento:
- Cisterna
- Electrobombas
- Tablero de potencia y control de los motores.
- Tanque de presión
- Interruptor de presión para arranque y parada a presión mínima y máxima.
- Manómetro.
- Válvulas de interrupción que permitan la operación y mantenimiento del equipo.
