Product Description

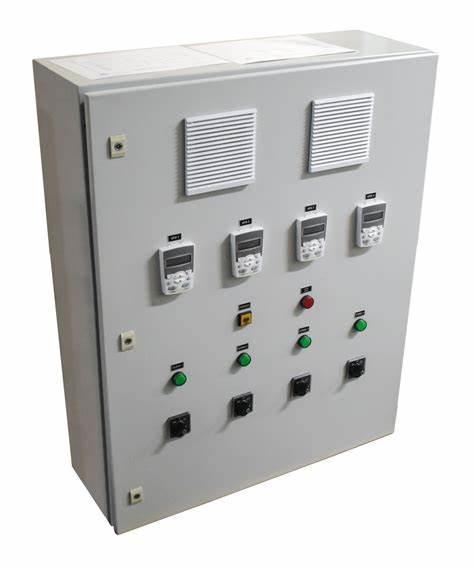

TABLERO ALTENADOR DE PRESION CONSTANTE Y VELOCIDAD VARIABLE PARA 02 BOMBAS DE 7.5 HP 220V 60Hz 3Ø CON 01 VARIADOR DE VELOCIDAD
Principio de funcionamiento:
En modo automático: trabajan las dos bombas alternadamente y en simultaneo rotando automáticamente y a falta de consumo de agua el equipo se apaga (FUNCION SLEEP).
Funciona de la siguiente manera para que el desgaste de las bombas sea parejo.
Funciona de la siguiente manera:
-
Desde 00:00 hasta 6:00Hrs: Trabaja como bomba principal B1 a exigencia de demanda entrará en simultáneo la bomba B2.
-
Desde 6:00 hasta 12:00Hrs: Trabaja como bomba principal B2 a exigencia de demanda entrará en simultáneo la bomba B1.
-
Desde 12:00 hasta 18:00Hrs: Trabaja como bomba principal B1 a exigencia de demanda entrará en simultáneo la bomba B2.
-
Desde 18:00 hasta 24:00Hrs: Trabaja como bomba principal B2 a exigencia de demanda entrará en simultáneo la bomba B1.
Características técnicas:
Gabinete metálico para adosar con ventilación natural, acabado exterior e interior con pintura en polvo electrostático color beige RAL 7032 texturizado; con puerta frontal abisagrada y chapa. El gabinete es totalmente alambrado, ensamblado y probado listo para ser instalado; adecuado para contener los siguientes equipos:
-
01 Interruptor termomagnético general de 3 x 80A, Siemens o similar.
-
02 Interruptor Guardamotor con protección térmica de sobrecarga regulable de 22 – 32A
-
04 Contactor de 32A seleccionados en categoría AC3 bobina 220V, Siemens o similar.
-
04 Juegos de block de contactos auxiliar, Siemens.
-
01 Variador de frecuencia modelo MM420, Marca Siemens para electrobomba de 3.0 HP 220V 60Hz 3Ø marca Siemens. Procedencia Alemania.
-
01 Controlador lógico programable (PLC) 24VDC LOGO, Siemens : funcionamiento de alternancia de bombas y simultaneo.
-
01 Fuente estabilizada de tensión alimentación 220VAC salida 24VDC LOGO, Siemens
-
01 Rele auxiliar bobina en 220v.
-
02 Conmutador Man-O-Aut.
-
02 Portalampara de color verde: Indicador de funcionamiento.
-
02 Fusible modular de 2A: Circuito de mando
