Product Description

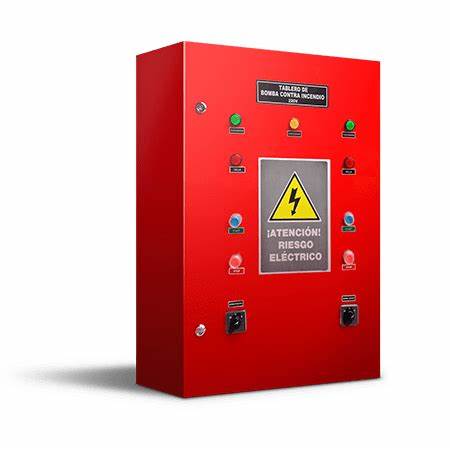

TABLERO ELECTRICO PARA BOMBAS CONTRA INCENDIO CON TIMER:
Características técnicas :
Gabinete metálico para adosar, acabado exterior e interior con pintura electrostática en polvo texturizado color rojo secado al horno, con puerta frontal abisagrada y chapa. Debidamente ensamblado, alambrado y probado listo para ser instalado; adecuado para contener los siguientes equipos:
- 01 Piloto LED color rojo: indicador de bajo nivel de cisterna
- 01 Piloto LED color ambar: controlador energizado
- 01 interruptor termomagnético circuito de mando
PARA ELECTROBOMBA PRINCIPAL DE 50 HP. :
01 Interruptor termomagnetico (llave) de 3x 200 Amp.
01 Arrancador estrella triangulo de transmisión abierta para motor de 50 HP. 220v. 60 Hz. Trifásico compuesta por:
- 02 contactor de fuerza de 95 Amp. En categoría AC3 bobina 200v.
- 01 contactor de fuerza de 50 Amp. En categoría AC3 bobina 220v.
- 01 protector termico de sobrecarga regulable de 70 - 90 Amp.
- 01 temporizador electrónico regulable de 6 - 60 seg. 220v, Siemens.
01 Contador de tiempo mínimo de marcha de 0.6-6min. 220v.
02 Relé auxiliar bobina en 220v.
01 Pulsador de arranque
01 Pulsador de parada
01 Piloto LED color verde: Funcionamiento
01 Piloto LED color rojo: Falla de sobrecarga
BOMBA JOCKEY DE 3.0 HP. 220V. 60 HZ.
01 Interruptor termomagnético de 3x20 Amp.
01 contactor de fuerza de 12 Amp. En categoría AC3 bobina 220v
01 protector termico de sobrecarga regulable
01 Contador de tiempo mínimo de marcha de 0.6-6min. 220v.
01 Conmutador Manual – O – Automatico
01 Piloto Verde: Funcionamiento
BORNES DE ENTRADA:
- Interruptor de Nivel de Cisterna
- Interruptor automático de presión bomba principal
- Interruptor automático de presión bomba Jockey
- Jumper de conexión Opcional
- Pulsador de arranque remoto
